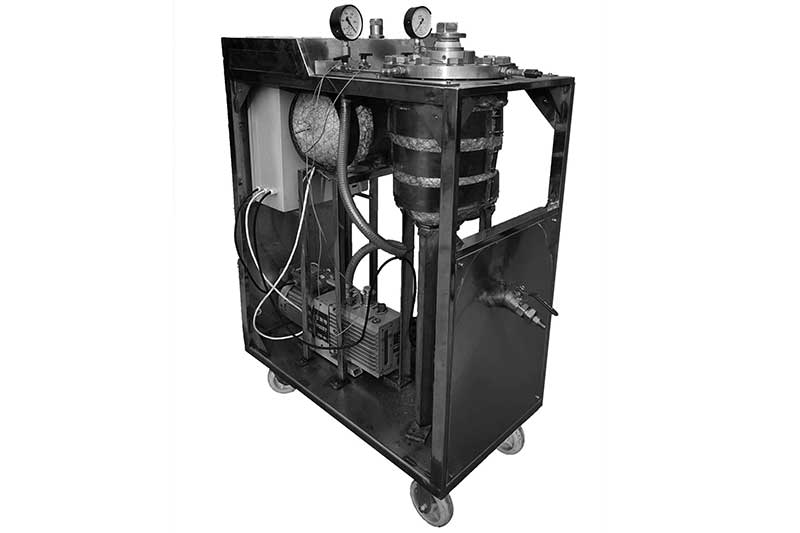

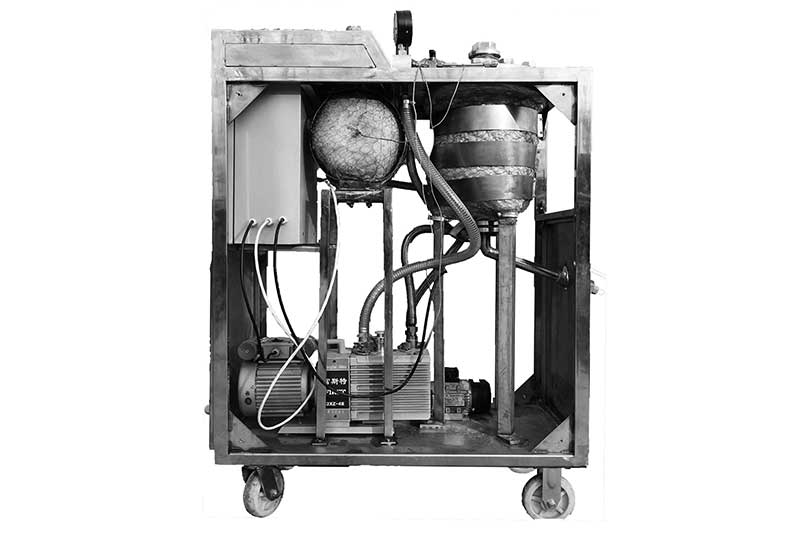

高温双组份RTM机

Product Description

1.设备名称：

RTM注射机（液态成型注射机）

2.产品简介：

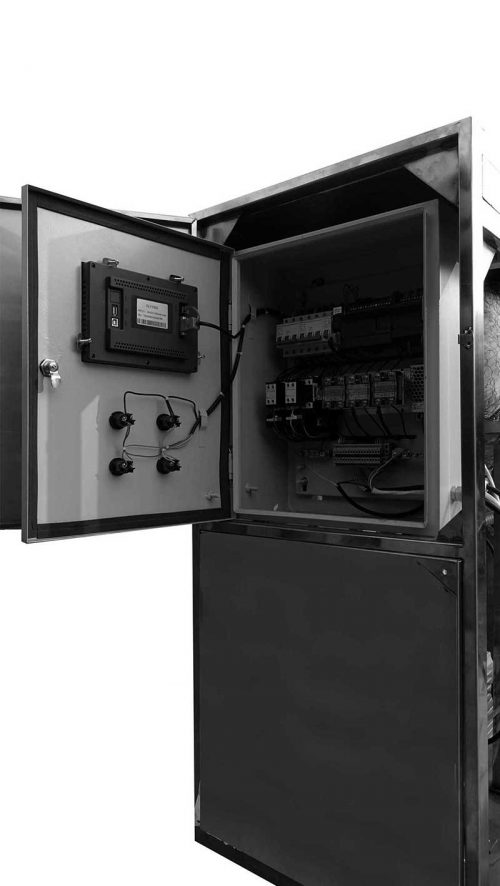

整体系统满足满足如下工艺功能（实现注射成型的完整工艺，并可即使采集。显示工艺数据，设定工艺制作要求）基本功能含注射成型压力的采集和设定，并可提供干燥等压的稳定气源，采集设定全系统的真空状态，采集设定料仓的物料流量、温度及重量，物料管线及模具的升温，保温。采集和设定模具的锁固卡紧及开合加热均有自动工作方式，并能提供工件稳定的加热源，要求在200°一下工作范围内平稳工作，且合板力不小于300T，同时在全系统配设电器控制装置，对压力、真空、温度、流量作采集显示，并可设定预期值，并在超额定值范围内有报警功能。

3.系统构成：

一.压力系统

• 气压系统：

气体压力10kg/cm²。泵站采用国产双级增压泵，提供气源动力，泵出端接一储气罐300L-500L，在灌进口设一个油水分离器，粗滤进气，在气罐下方设冷源，物理降温      清除空气中的水气，使液体沉淀罐底，在灌出口设定空气过滤装置二次去除灰尘，而后可经三通采集气样，如干燥度不足可经由三通另一端阀口进入，酸液容器中化学除湿后再进入工作管线，压力罐上方设安全阀和调节阀，可设定罐内压力，以供不同之需。

• 螺旋杆推进（50kg/cm²）

• 液压缸推进（1000kg/cm²）

二.真空系统

采用德国真空泵8L/min KPa/30mba，在端口管线，设中置瓶，瓶上设仪表显示真空度，中置瓶上端设三通及阀连接不同管线，分别给料罐和模具提供真空支持，中置瓶另设置流量测定装置，当模具内树脂流入时，达到额定标准是可报警，提示注射终止，中置瓶有排液口，方便排除树脂及其他液体。

三.注射系统

注射仓上端分设气压端和投料口、真空口、压力仪表口、热偶下插口及观查口（含照明灯），上端封盖与仓体采用快接方式，并将传感器置于仓体下部采集物料量，整体系统可分别采集压力状况（气压及真空），液料温度。系统含有报警功能，出料口设于罐体下方，方便出料及清洗。料液由保温管线输出至模具，管线上可设分流阀和排气口，方便排除液料中的气泡，便于在可视条件下完成工艺注射。
